變頻串聯諧振耐壓試驗裝置原理圖分析總結及注意事項

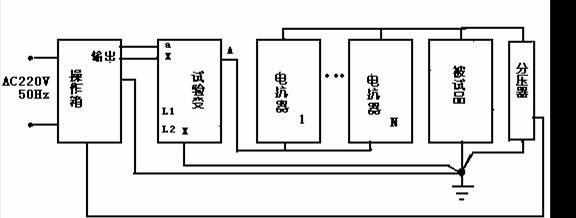

變頻串聯諧振耐壓試驗裝置的工作原理接線如圖所示，交流220V工頻電源，經變頻控制單元輸出30~200HZ頻率可調的電壓，送入勵磁變壓器，升壓至0~1000V，經諧振電抗器L和被試品CX，構成高壓主諧電路，電容分壓器是純電容式的，用來測量試驗電壓。先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue，調節變頻控制單元的輸出頻率，當頻率滿足條件ΩL=1/ΩC，
電路即達到諧振狀態。此時能在較小的勵磁電壓Ue下，使被試品CX上產生幾十倍于Ue的電壓UCX。變頻試驗系統以串聯諧振電路原理工作。諧振點是由把頻率變換器的頻率調整到串聯諧振電路的固有頻率而達到的?；芈分C振后，輸出的電壓波形為純正弦波，系統的頻率取決于回路的L-C參數。其中電抗器的電抗值是可調的，系統的頻率取決于負載電容的大小，如上式?？梢愿鶕?jù)CX的大小，適當調整電抗器的電感L值，使得諧振頻率固定在一個要求的范圍內，從而滿足必須在工頻條件下進行交流耐壓試驗的試品的實驗。
從上述工作原理可以看出：
1、品質因素愈高，所需電源容量愈小。
2、諧振電抗器L與被試電CX處于諧振狀態，此電路形成一個良好的濾波電路，故輸出電壓UCX為良好的正弦波形。
3、被試電纜擊穿時，失去諧振條件，高壓電路和低壓電源回路的電流反而減小，故絕緣擊穿處的電弧不會將故障點擴大，使于檢修。
變頻串聯諧振耐壓試驗裝置注意事項:
1、本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家
有關標準和規程進行試驗操作。
4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞
5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
6、當開機且回零后仍然不能升壓時，請長時間按下復位鍵（10秒鐘左右），并使控制箱面板的指示燈正常，即除＂高壓＂以外沒有其它紅燈亮，然后開始正常操作．
7、當電壓電壓大于10V，而還沒有進行調諧時，系統會自動失諧，以防止一諧振就產生高壓傷害試品甚至對人體帶來傷害
